En enkel modul som lar deg styre en eller flere HDL dimmer-kanaler.
Setup
Legge til modulen
Denne modulen kan legges til manuelt eller ved hjelp av HDL Scanner
Innstillinger
| Felt | Beskrivelse |
|---|---|
| Host | IP-adressen til anleggets IP-modul. Trenger ikke å endres fra 255.255.255.255. |
| Port | Porten som skal brukes for kommunikasjon med anlegget. Trenger ikke å endres fra 6000. |
| Channel count | Antall kanaler i dimmermodulen. Du får en widget per kanal i stigende rekkefølge. Dette kan ikke endres senere så det kan lønne seg å legge til riktig antall kanaler. Dersom du skulle ha behov for å endre antall kanaler senere må modulen slettes og legges til på nytt. |
| SubnetID | Subnet ID til enheten i HDL anlegget. |
| DeviceID | Device ID til enheten i HDL anlegget. |
| Refresh rate | Oppdateringsintervall for kanalstatus. Holder widgetene i sync med anleggets verdier. Kan skape mye trafikk, så vi anbefaler derfor Only on start eller høye intervaller. I alle tilfeller vil modulen lese meldinger som blir sendt på bussen, så dette er kun en ekstra sikkerhet. Standardverdi for HDL Scanner er 3 sekunder. Vi anbefaler derfor å endre dette ved større anlegg, om du bruker scanneren. |
Widgets
Denne modulen har en type widget.
Dimmer

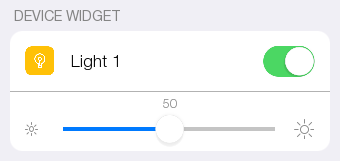

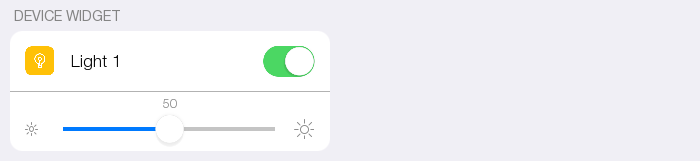

En widget med kanalens navn på venstre side og en bryter på høyre side som indikerer om kanalen er av eller på. Slideren på bunnen viser kanalens verdi og kan brukes til å sette en verdi mellom 0% og 100%.
Events, Actions og Conditions
Events
Events er hendelser i modulen som kan starte en rutine.
| Event | Beskrivelse |
|---|---|
| On | Event oppstår når den valgte dimmerkanalen blir skrudd på. |
| Off | Event oppstår når den valgte dimmerkanalen blir skrudd av. |
| Brighter than | Event oppstår når den valgte dimmerkanalen har en høyere verdi enn angitt. |
| Darker than | Event oppstår når den valgte dimmerkanalen har en lavere verdi enn angitt. |
Actions
Actions er funksjoner modulen kan utføre, enten som en del av en rutine eller en macro.
| Action | Beskrivelse |
|---|---|
| On | Skrur den valgte dimmerkanalen på. Dette vil sette den til den sist brukte verdien. |
| Off | Skrur den valgte dimmerkanalen av. |
| Brightness | Setter den valgte dimmerkanalen til den angitte verdien mellom 0% og 100%. |
Conditions
Conditions er betingelser som må oppfylles for at en rutine eller macro skal gjennomføres.
| Condition | Beskrivelse |
|---|---|
| On | Actions blir kun utført dersom dimmerkanalen er på. |
| Off | Actions blir kun utført dersom dimmerkanalen er av. |
| Brighter than | Actions blir kun utført dersom dimmerkanalen har en høyere verdi enn angitt. |
| Darker than | Actions blir kun utført dersom dimmerkanalen har en lavere verdi enn angitt. |
