En enkel modul som lar deg styre en eller flere HDL relé-kanaler.

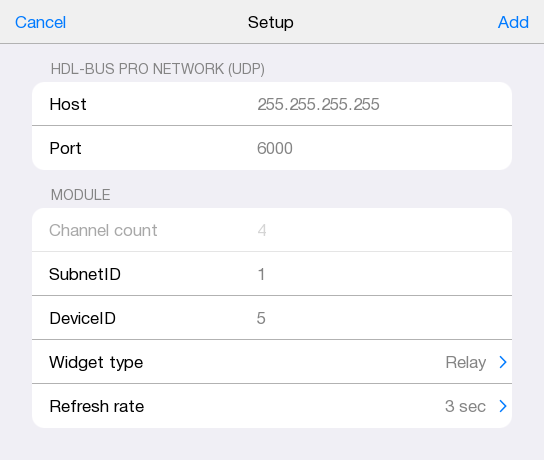

Setup

Legge til modulen

Denne modulen kan legges til manuelt eller ved hjelp av HDL Scanner

Felt	Beskrivelse
Host	IP-adressen til anleggets IP-modul. Trenger ikke å endres fra 255.255.255.255.
Port	Porten som skal brukes for kommunikasjon med anlegget. Trenger ikke å endres fra 6000.
Channel count	Antall kanaler i relémodulen. Du får en widget per kanal i stigende rekkefølge. Dette kan ikke endres senere så det kan lønne seg å legge til riktig antall kanaler. Dersom du skulle ha behov for å endre antall kanaler senere må modulen slettes og legges til på nytt.
SubnetID	Subnet ID til enheten i HDL anlegget.
DeviceID	Device ID til enheten i HDL anlegget.
Widget type	Hvilken type widget modulen skal bruke. Se widgets for bilder og beskrivelser.
Refresh rate	Oppdateringsintervall for kanalstatus. Holder widgetene i sync med anleggets verdier. Kan skape mye trafikk, så vi anbefaler derfor Only on start eller høye intervaller. I alle tilfeller vil modulen lese meldinger som blir sendt på bussen, så dette er kun en ekstra sikkerhet. Standardverdi for HDL Scanner er 3 sekunder. Vi anbefaler derfor å endre dette ved større anlegg, om du bruker scanneren.

Denne modulen har to typer widgets.

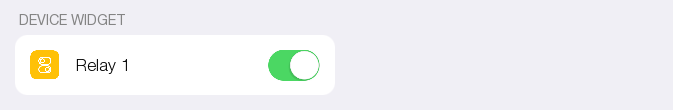

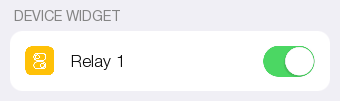

En liten widget med kanalens navn på venstre side og en bryter på høyre side som viser kanalens nåværende verdi.

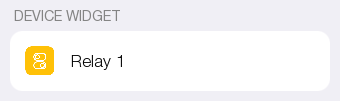

En liten widget med kanalens navn på venstre side. Denne widget typen viser ikke kanalens status.

Events er hendelser i modulen som kan starte en rutine.

Event	Beskrivelse
On	Event oppstår når den valgte relékanalen blir skrudd på.
Off	Event oppstår når den valgte relékanalen blir skrudd av.

Actions er funksjoner modulen kan utføre, enten som en del av en rutine eller en macro.

Action	Beskrivelse
On	Skrur den valgte relékanalen på.
Off	Skrur den valgte relékanalen av.

Conditions er betingelser som må oppfylles for at en rutine eller macro skal gjennomføres.

Condition	Beskrivelse
On	Actions blir kun utført dersom relékanalen er på.
Off	Actions blir kun utført dersom relékanalen er av.
